چرخ دنده مخروطی مارپیچ سفارشی Ruida با دقت بالا برای لوازم جانبی کاهنده سنگ شکن

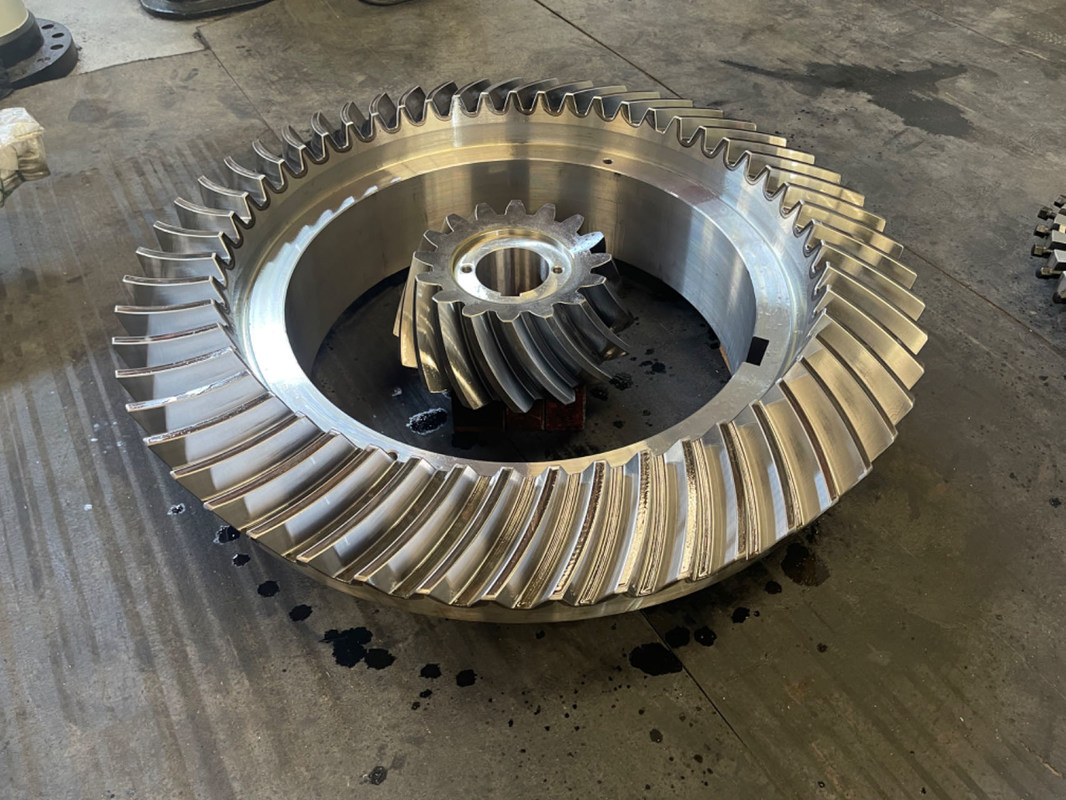

مجموعه چرخ دنده مخروطی مارپیچ – راه حل انتقال زاویه راست با دقت بالا
مجموعه چرخ دنده مخروطی مارپیچ اوج مهندسی دقت در اجزای انتقال قدرت را نشان می دهد. این مجموعه که شامل یک چرخ دنده مخروطی مارپیچ و یک شفت پینیون است، برای انتقال گشتاور صاف و کارآمد در زوایای 90 درجه (عمدتاً) طراحی شده است و آن را برای کاربردهایی که نیاز به دقت بالا، صدای کم و دوام قوی دارند، ضروری می کند.
برتری فنی
طراحی و هندسه: دندانههای مارپیچ دارای پروفیل منحنی هستند که به تدریج درگیر میشوند، بارهای ضربهای را کاهش میدهند و صدای عملیاتی را به حداقل میرسانند. این طراحی مارپیچ همچنین ظرفیت باربری بالاتری را در مقایسه با جایگزینهای مخروطی مستقیم امکانپذیر میسازد.
مواد و سختی: چرخ دندهها که از فولاد آلیاژی ممتاز ساخته شدهاند، تحت عملیات حرارتی دقیق (مانند کربندهی، کوئنچینگ) قرار میگیرند تا سختی سطحی HRC 58-63 را به دست آورند و از مقاومت در برابر سایش و استحکام خستگی استثنایی اطمینان حاصل کنند.
دقت تولید: با استفاده از فناوریهای پیشرفته برش و سنگزنی و خراشدهی چرخ دنده CNC، مجموعه چرخ دنده ما استانداردهای DIN3965 کلاس 5-8 را برای پروفیل دندان، گام و پرداخت سطح برآورده میکند و از درگیری بینقص و قابلیت اطمینان طولانی مدت اطمینان میدهد.
سناریوهای کاربرد:
1. ماشین آلات ساختمانی: مجموعههای چرخ دنده مخروطی در محورهای عقب کامیونهای معدن، کاهندههای آسیاب عمودی سیمان و غیره استفاده میشوند؛
2. ماشین آلات معدنی: مجموعههای چرخ دنده در سنگ شکنهای مخروطی فنری و هیدرولیکی، سنگ شکنهای گردان و فیدرها و غیره استفاده میشوند؛
3. تجهیزات صنعتی: مجموعههای چرخ دنده در رباتها، ماشین ابزارهای سنگین، گیربکسها و کاهندهها و غیره استفاده میشوند؛
4. مهندسی دریایی و فراساحلی: مجموعههای چرخ دنده مخروطی در سیستمهای پیشرانه پروانه کشتی و غیره استفاده میشوند؛
5. صنعت شیمیایی و نفت: مجموعههای چرخ دنده مخروطی در میزهای دوار سکوهای حفاری نفت استفاده میشوند؛
6. راهآهن: مجموعههای چرخ دنده مخروطی در سیستمهای انتقال قطارهای پرسرعت، قطارهای سریعالسیر و لوکوموتیوها و غیره استفاده میشوند.
| مدول |
1 ~ 45 |
| تعداد دندان |
6 ~ 120 |
| زاویه شفت |
90 درجه (قابل سفارشی سازی) |
| درجه دقت |
Din 3965 درجه 4 ~ 9 |
| مواد |
20CrMnTi, 20Cr2Ni4A, 42CrMo, 18CrNiMo7-6 |
| عملیات حرارتی |
کربندهی و کوئنچینگ، تمپرینگ، سختکاری القایی |
| سختی سطح |
HRC 58 ~ 62 |
| زاویه مارپیچ |
15 درجه ~ 45 درجه |
| راندمان |
بیشتر یا مساوی 97% |
| حداکثر سرعت |
کمتر یا مساوی 10000 دور در دقیقه |
سفارشی سازی:
خدمات سفارشی سازی محصول برای چرخ دنده مخروطی:
نام تجاری: Ruida
شماره مدل: سفارشی ساخته شده
گواهینامه: ISO9001
حداقل مقدار سفارش: 1 مجموعه
قیمت: بستگی به نقشه ها دارد
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 45-60 روز
شرایط پرداخت: 50% T/T، 50% T/T قبل از حمل و نقل
توانایی تامین: 5000 مجموعه در سال
کاربرد: انتقال قدرت و کنترل حرکت
لقی: بستگی به اندازه دارد
مدول: سفارشی سازی
نوع نصب: سوراخ مستقیم یا سوراخ مخروطی
قطر سوراخ: بستگی به اندازه دارد
سوالات متداول
1. چه محصولاتی را تولید می کنید؟
ما در چرخ دنده های مخروطی و سایر اجزای انتقال صنعتی، از جمله چرخ دنده های مخروطی مارپیچ، چرخ دنده های مخروطی مستقیم، چرخ دنده های ساده، چرخ دنده های هلیکال، چرخ دنده های حلزونی، چرخ دنده های مدول بزرگ، چرخ دنده های حلقه بزرگ، چرخ دنده های بزرگ سفارشی و شفت های چرخ دنده تخصص داریم.
2. آیا محصولات استاندارد یا چرخ دنده های سفارشی تولید می کنید؟
ما عمدتاً بر روی تولید چرخ دنده سفارشی تمرکز داریم. برای ارائه قیمت دقیق و تولید چرخ دنده صحیح، معمولاً به نقشه 2 بعدی، نقشه 3 بعدی یا مشخصات فنی دقیق شما مانند مدول، تعداد دندان، مواد، سختی، ابعاد و الزامات کاربرد نیاز داریم. چرخ دنده های موجود در وب سایت ما عمدتاً برای مرجع هستند و تولید معمولاً بر اساس نقشه های مشتری انجام می شود.3. محدوده تولید شما چیست؟
قابلیت تولید ما شامل چرخ دنده های مخروطی مستقیم با مدول بزرگ با محدوده مدول قابل ماشین کاری 12-40 میلی متر و قطر قطعه کار 150-1700 میلی متر؛ چرخ دنده های مخروطی مارپیچ با دقت بالا با محدوده مدول قابل ماشین کاری 2-45 میلی متر و قطر 50-2300 میلی متر؛ و چرخ دنده های استوانه ای با محدوده مدول قابل ماشین کاری 1-25 میلی متر و قطر 50-2000 میلی متر است.4. چرخ دنده های شما در چه صنایعی استفاده می شوند؟
چرخ دنده های ما در طیف گسترده ای از کاربردهای انتقال سنگین و صنعتی استفاده می شوند. بر اساس محصولات نمایش داده شده در سایت، کاربردهای معمول شامل ماشین آلات سنگ شکن، کاهنده ها، آسیاب های سیمان عمودی و سایر سیستم های انتقال صنعتی است که نیاز به انتقال چرخ دنده بادوام و دقیق دارند.
