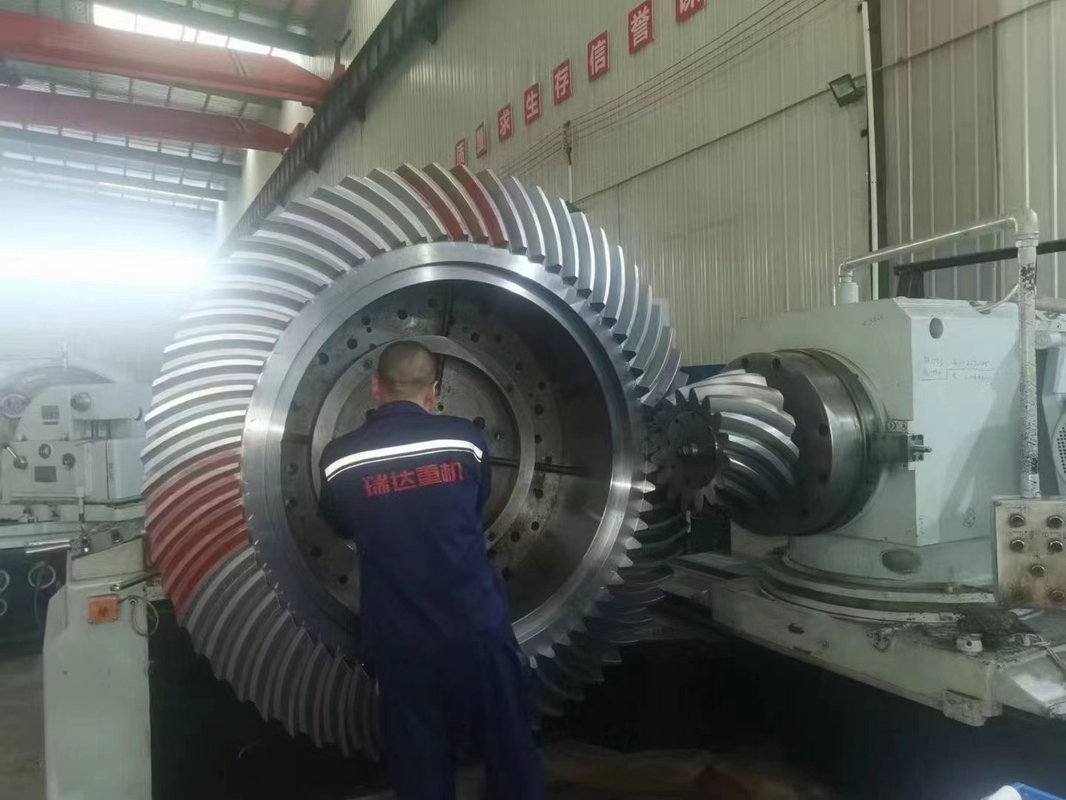

ماژول های بزرگ صنعتی چرخ دنده ای سخت برای استفاده سنگین

سنگ شکن سفارشی بزرگ ماژول چرخ چرخ دار با کیفیت بالا فولاد ریختن چرخ چرخ دار بزرگ

دندهای منحنی مستقیم قطعات انتقال مکانیکی طراحی شده برای انتقال قدرت بین دو شاخه متقاطع هستند. دندان های آنها به صورت خطی هستند، در امتداد یک سطح مخروطی توزیع می شوند،و انتقال قدرت را در زاویه فضایی (معمولاً 90 °) تسهیل می کندشرح ساختاری از ویژگی های اصلی آنها در زیر است:
I. ساختار و اصل کار
مشخصات پروفایل دندان: دندان های چرخ دنده به صورت خطی هستند و در امتداد ژنراتورهای مخروط گسترش می یابند. سطوح دندان صاف هستند و هیچ گونه اصلاح منحنی ندارند.
حالت میشینگ: سطوح دندان از طریق تماس نقطه ای متصل می شوند. در نتیجه انتقال شامل نیروهای برخورد نسبتاً بالا است.که این دنده ها را برای شرایط کار با سرعت پایین و بار سبک مناسب می کند.
رابطه محور: میله های ورودی و خروجی متقاطع هستند. در حالی که یک زاویه متقاطع مشترک 90 درجه است، این زاویه می تواند بر اساس الزامات طراحی خاص به مقادیر دیگر تنظیم شود.

II. مزایای عملکرد
آسان ساخت: این دنده ها نیازی به تجهیزات پیچیده ماشینکاری سطحی ندارند؛ آنها می توانند با استفاده از فرش های ساده یا فرش ها تولید شوند.که آنها را برای تولید دسته های کوچک و متوسط مناسب می کند.
آسان نصب و نگهداری: با داشتن یک ساختار جمع و جور، این دنده ها نیاز نسبتاً نرم برای تراز نصب دارند.که منجر به هزینه های پایین برای راه اندازی و تعویض می شود.
بهره وری بالا از هزینه ها: هزینه های مواد و پردازش به طور قابل توجهی کمتر از چرخ دنده های منحنی مارپیچی است، که آنها را برای راه حل های انتقال اقتصادی ترجیح می دهد.
III. مواد و درمان حرارتی

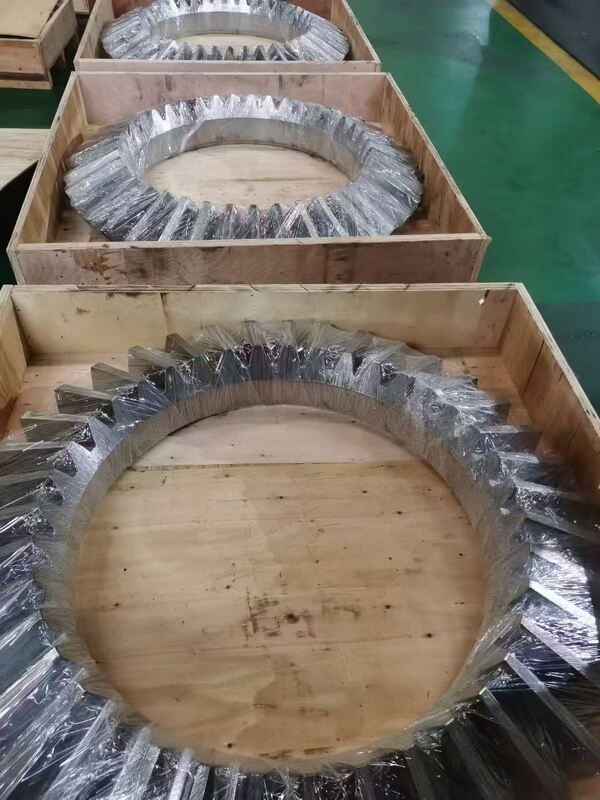

انواع مواد: اکثریت قریب به اتفاق دنده های منحنی مستقیم تولید شده توسط شرکت ما در دستگاه های شکن مخروط استفاده می شود.قابلیت های پردازش ما محدوده ماژول را از 1236mm و محدوده قطر 2001700mm پوشش می دهدبسته به اشکال و الزامات خاص، دنده های حلقه بزرگ یا از فولاد کربن متوسط (به عنوان مثال، 40Cr، 42CrMo،34CrNiMo6) و پس از آن تحت فشار فشار متوسط قرار می گیرندپیین های کوچک از فولاد کم کربن (به عنوان مثال، 20CrMnTi، 20CrMnMo، 17CrNiMo6) ساخته می شوند و تحت درمان های کاربوری و خاموش شدن قرار می گیرند.
